メンテナンス記録

草刈機のリコイルスターターが引けない!(ピストン上部とシリンダ上部にカーボンが溜まっていた)

投稿日: 更新日:

共立の背負い式草刈機、RME260Aという機体です。
スタータロープが引けない!という症状でお持ち頂きました。だいぶ古い機械だけに、動く様になるか心配されていました。

診断開始。確かにリコイルが引けません。
が、リコイルスターターを本体から取り外してチェックしてみると、リコイルスターター部は大丈夫でした。プラグを外して、スタータープーリーを手で回してみると、途中迄は動きますが、ピストンが上死点付近に行くと、それ以上回りません。スタータ部の問題ではなく、エンジン内部の問題でした。

この時点で考えられるのは、コンロッド付近の損傷、ピストン上部のカーボンだまりでしょうか。ピストンが焼き付いているのであれば全く動きませんし、「がたつき」 は感じられないので、ピストンヘッドに異物が付着して圧縮が高すぎるのか、酷い場合はピストンとシリンダーの間に隙間が無くなっている可能性が考えられます。

シリンダーを取り外します。

すると、予想通りでした。
ピストンヘッドにかなりのカーボン等の異物が付着しています。

横から見た図。かなりの厚みの汚れがこびり付いているのが分かります。
ピストンはシリンダー内で上下運動をしていますが、この異物のせいで隙間が無くなり、ピストンが一番上に上がった時にシリンダーと干渉していたのです。
ピストン運動の邪魔をしていたのですね。

シリンダの上部にも異物の固着が激しいです。

キャブレターコンディショナーを吹き付け暫く放置してから、丁寧に異物を取り除きました。ピストンの上部は予想より簡単に剥がれました。作業途中の写真。綺麗になった時の写真を撮り忘れましまいました。残念。

それに対してシリンダ内部の上部(プラグが取り付けられている裏側)の異物除去は大変でした。

ピストンもシリンダも、側面に傷が付くのはダメージが大きいです。圧縮漏れを起こしてしまいアイドリングが安定しなかったり、パワー不足等に繋がります。たいして、今回掃除したピストンの上面やシリンダ内部の上部はほんの少しの傷ぐらいなら、大きな不調につながる事は少ないと思います。

清掃後のシリンダー内部。隅にこびり付いたカーボンを落とす際には、側面を傷つけない様に慎重に作業する必要が有ります。

排気ポートも汚れが付着したのでこれも丁寧に除去。清掃後はシリンダー内部やピストン、コンロッド付近に数滴エンジンオイルを垂らして組み上げました。するとリコイルスターターはスムーズに引け、すんなり始動し気持ちよく吹け上がってくれました。

ピストンとシリンダーの側面に焼き付いた後は見られなかったので、大丈夫だとは思っていましたが、こんなに調子よく動いてくれると嬉しいものです。
アイドリング時の回転数も安定しています。

さて、なぜこんなにも汚れがこびり付いてしまっていたのでしょうか?
混合燃料の問題が大きいと思います。他にはエアクリーナー部の清掃を怠りゴミがエンジン内部へ入ってしまった、等も考えられると思います。使用環境も見てみないとなんとも言えません。

お客様に聞いたところ、混合燃料はご自分で1:25で作成しているとの事でした。どういったエンジンオイルを使ってらっしゃるかは分かりませんでした。
良いエンジンオイルを使い1:50の混合比(エンジンオイル1でガソリン50です)で使われた方が良いですよと、アドバイスはしました。

修理工賃としてはそれなりの料金を頂く事になりましたが、正常に動く様になりお客様には大変喜んで頂きました。古い機種ですがまだまだ活躍してくれそうです。

チェンソーの吹けが悪い(キャブレター内部の汚れ)

投稿日: 更新日:

共立のエンジンチェンソーCS3411Gという機種です。
建設業者様、解体業者様等の現場で活躍している機種です。

共立 エンジンチェンソー CS3411G

高速時の吹けが悪いとの事で修理のご依頼を頂きました。確かにアクセルをオンにした瞬間エンジンがストップしてしまいます。

まずはエアフィルターの点検から。凄い汚れです。コンプレッサーで清掃した箇所と未清掃の箇所の違いが一目瞭然です。こういうフィルターの清掃にはコンプレッサーが無いと難しいですね。

エアーフィルターの詰まりはエンジン出力ダウンにつながりますので、小まめな清掃が望ましいです。
清掃してエンジンを掛けましたが、症状は変わらず。次の点検へ。

次は、燃料フィルターと燃料ホースの点検です。
目視では汚れていますが、詰まってはいませんでした。これもコンプレッサーで中からエアーを吹き掃除します。

燃料ホースも大丈夫そうです。

となると、やはりキャブレターのオーバーホールが必要そうです。
この機種は、キャブレターの取り外しがとても楽でした。
メーカーが異なればもちろんですが、機種が違うと、キャブレターの取り外しさえ大変な場合が多いです。

キャブレターを取り外ずして、分解します。
メタリングダイヤフラム、ポンプダイヤフラム等のパーツは大丈夫でした。
内部の汚れも目視では大丈夫そうです。

キャブレターコンディショナーをキャブレター内部の穴という穴に吹き付けて洗浄を行います。
すると、Hと書いて有る、高速スクリューが刺さっている穴の中が汚れていたのがハッキリわかりました。(※注意:低速スクリューと高速スクリューの取り外しと調整は知識がある方のみ行って下さい!調整を間違えるとエンジンの故障に繋がる事さえ在ります。

写真では分かり難いですが、キャブコンを吹き付けた瞬間、内部から茶色の汚れがブワッと吹き出てきました。高速ノズルが目詰まりしていた模様です。ですので、アクセルをOnにした瞬間に燃料の供給が追い付かずにエンジン停止していたんですね。

キャブコンで念入りに清掃し、コンプレッサーのエアーを吹き付け汚れを吹き飛ばします。その後組立てると、気持ちよく吹きあがりました!(H、Lスクリューの調整に手こずりましたが)

最近、この症状(Hノズルの詰まり)が散見されます。
キャブレター内部が汚れる原因としては、 燃料が古い、燃料タンク内が汚れている、燃料フィルターが汚れている、エアーフィルターが汚れている、等が考えられると思います。
何故Hノズル部だけに汚れが溜まってしまうのか?私には「正確な」メカニズムを「正しく 」 説明する事はまだ出来ません。高速の方が長時間使われる、高速側の方が燃料の供給量が多い等も考えられると思います。
長い期間使っていればある程度は仕方が無い事なのかも知れません。

この様に、キャブレター内部のちょっとしたトラブルで、全体の調子を悪くしてしまいます。このちょっとしたトラブルを予防する方法としては、日ごろの清掃・メンテナンスが大変重要です。

たまには、取扱説明書を読み返し(取説をダウンロード出来るメーカーさんが多いです)ポイントを復習して点検や清掃をされる事をお勧めします。読んだ事が無い方が多いと思いますが、取扱説明書には為になる事がたくさん記載されていますよ!

もちろん弊社にご来店頂ければ、清掃のポイントは無料でアドバイス致します!弊社でご購入頂いた商品であれば弊社のコンプレッサーを自由に使っていただいてもかまいません(^^♪ 機体を綺麗にしてあげれば、やはり長持ちします。

スチールMS170 燃料ホース交換

投稿日:

スチール社のエンジンチェンソーMS170Cの修理依頼です。
24,800円(税別)という格安価格ながらお値段以上の働きをしてくれる機体だと思います。排気量も30ccありますので多少の作業ならパワフルにこなしてくれます。

症状は、一年以上使用していなかったら始動しなくなったとの事です。
チョークをした状態で何度スタートロープを引いてもプラグが濡れませんでしたので燃料系統のトラブルだと判断。一時お預かりする事にしました。

燃料フィルターは問題なかったので、キャブレターのトラブルだと判断しオーバーホールに移ります。
スチール社のキャブレター周りは、チョークの仕組みが独特な事もあってスイッチ類の取り外しが他社さんとはやや異なります。慣れないとキャブの取り外しが面倒に感じるかもしれません。下手にやると部品を痛める恐れがあるので強引に扱うのは止めましょう。


キャブレターを分解しましたが、予想はハズれ特に問題となる部分が見つかりませんでした。キャブレターコンディショナーで洗浄後に再度組み立て、始動を試みますが、起きる気配が有りません。

キャブレターへ燃料が届いている気配がなかったので、燃料ホースを取り外してチェックすると、かなり痛んでおりました。亀裂が幾つも入りエアーを吸っている状態です。燃料を吸い上げないハズですね。

燃料ホースを新品(緑)と交換します。MS170専用の燃料ホースです。厚手の燃料ホースなので、亀裂が入っても外からの目視では発見し難いです。燃料も漏れないし。取り外して引っ張ってようやく分かりました。

燃料ホースの交換作業はホースを傷めないように慎重にやる必要が有ります。
交換したら一発で始動する様になりました。燃料ホースは消耗品です。

トラブルシューティングのスキルの向上に努めます。

マキタEM227刈払機修理

投稿日: 更新日:

チラシを見て修理の持ち込みにご来店頂きました。
マキタの草刈り機の中でもとてもメンテナンスしやすいシンプルな機体だと思います。
症状は、エンジンの回転数が不安定との事です。


始動テスト。リコイルスターターを引っ張ると、マフラーから油が噴き出てきました。

これは、キャブレターがオーバーフローし混合燃料がシリンダー内へ流入しマフラー迄溢れ出たのだと推測。
燃料フィルターの点検後に、キャブレターを分解し点検します。

キャブを取り外し分解すると、直ぐにメタリングダイヤフラムというゴムで出来たパーツ ( 下の写真の右から2番目のパーツ)が劣化(硬化)しているのが分かりました。

下のパーツがメタリングダイヤフラムというパーツです。
このゴムで出来たパーツがしなやかに動かないと燃料の供給がスムーズに行われません。今回の機体に付いていたメタリングダイヤフラムの硬化具合はかなり酷い状態でした。手で押すとパキンパキンなレベル。ゴムというよりプラスチックに近い状態です。写真で見ると新品と比較し中央部が盛り上がっているの分かると思います。これですと燃料の供給を調節するバルブが常時押しっぱなしになるので、オーバーフローする事になります。

ここまで劣化していたので、キャブレター内部に使われているゴムのパーツは全て取り換えさせて頂くことにしました。下写真の上段4ケが新品です。
これらを交換し、内部を清掃して組み上げたら問題無くエンジンが動く様になりました。※キャブレターの詳しい説明はいずれ動画にしたいと思います。

エンジンは調子良くなりましたが、マフラーから油が噴出していた事が気になったので、念の為にマフラーと排気口の点検もしておきます。
カバーが独特ですね。縦に真っ二つに分かれる仕組み。
慣れると分解しやすいです。

確認すると排気口はとても綺麗でした。年式は古いと思いますが、稼働時間は少な目なのかもしれません。マフラーも問題ありませんでした。良かった。

組み上げて、主要ネジの増し締めを行い、再度動作チェック。
エンジン回転数をチェックします。
アイドリング時は2800~3000/毎分、に調整します。
アクセル全開時で9500/毎分、程回りますので十分です。

アクセルワイヤー系の調整と、最後にギアケース部にグリスを注入し整備・点検終了です。

今回お預かりした機械は、とても綺麗にお手入れされており、気持ち良く整備させて頂きました。交換したダイヤフラム類以外は健康体そのもの。こんなふうに扱って頂くと機械も長持ちするでしょうね。

これから草刈り機が多く運ばれて来る季節に入ります。
技術向上に努め、良いサービスをご提供出来るように取り組んでまいります。

草刈機のイグニッションコイル交換

投稿日:

エンジンが全く掛からなくなったとの事で運ばれてきました。
KYORITZのRME260です。

古い機種ですがこのタイプの背負い草刈機はまだまだ現役で活躍しています。やや重ったるい感触は有りますが、メンテナンス性や使い勝手が良い機種だと思います。始動性も良いです。個人的にはリコイルスターターの故障が多いかな?という印象が有る程度。

診断を進めると、プラグから火花が飛んでいませんでした。
イグニッションコイル(3)回りの汚れ付着が酷かったので清掃して再度試しますが、やはりだめです。

イグニッションコイル図

プラグキャップ(4)とプラグターミナル(5)を取り外して プラグコード自体から火花が出ているか確認するとかろうじて火花が飛んでいます。が、ターミナルを取り付けるとターミナル迄届きません。ターミナルを交換しても駄目です。プラグコードが原因かもしれませんが、このタイプは交換が厳しいので、イグニッションコイル本体を交換させて頂くことにしました。だいたい5,6千円前後です。

それと、エンジンと燃料タンクをマウントするエンジンプレートも破損していたので、これも交換させて頂く事に。

エンジンプレートの交換にはかなりの部分を取り外さないといけません。

汚い(笑)見ちゃいけないものを見た感じがします。

せっかくですので、 念入りに清掃を。年季が入っているだけに相当ひどい汚れが付着していました。

ドロ汚れがこれだけ付着していました。

組み上げて、イグニッションコイルの交換です。

マグネトローターの上にボルト2本で取り付けられています。

新品のイグニッションコイルに、ターミナルとプラグキャップを取り付けて本体に取り付けます。イグニッションコイルの取り付けは隙間ゲージ(シックネスゲージ)でマグネトローターとの隙間を調整(0.1mm)して取り付ける必要が有ります。

清掃しながら組み上げて各部のボルトを増し締めしました。
気持ちよく始動して気持ちよく吹け上がってくれました。

フレキシブルシャフトとギアケース部にグリスを注入して修理完了です。

部品代だけでも9千円程かかってしまいましたが、このクラスの新しい背負い式草刈機を買おうとすると6万前後します。機体の劣化が激しく修理代も嵩む時は新品をお勧めする場合も有りますが、この機体はまだまだ活躍してくれそうです。

小型の歩行型耕運機修理

投稿日:

KUBOTA TR-6 土の助

タイトルが長くなりました。普通は「管理機」や「テイラー」等の呼び方が有ると思いますが、この機種の型式名には「農用トラクター(歩行用)」と記載されていました。色々な呼び方がありますね。ちなみに、【土の助 】 という名称が付けられておりました。

その土の助君が動かなくなったという事で運ばれてきました。

まずは、プラグ点検から。

プラグの目視チェックと火花が飛んでいるか、専用の器具を使って調べます。問題無く火花は飛びますし、プラグも問題なさそうです。

次に燃料系統のチェックです。

燃料タンク→燃料ホース→燃料コック→キャブレターの順にチェックして行きます。問題無くキャブレターのフロート室迄は燃料が来ていますので、キャブレターの分解洗浄を行います。古い機種の機械はキャブレターの取り付け位置の都合で、取り外し難い事が多いです。レンチが届きづらい。

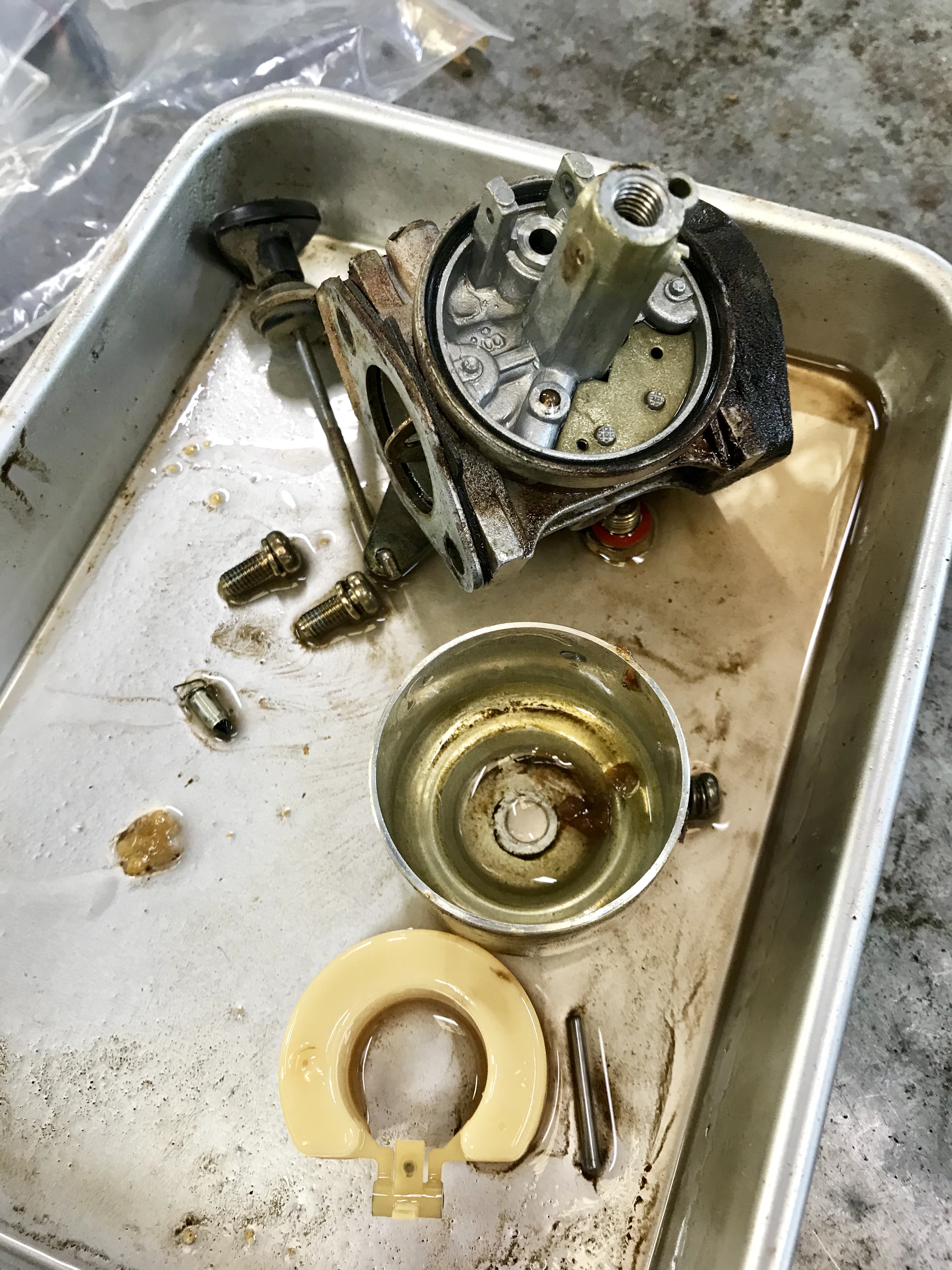

無事取り外しました。標準的なフロートタイプのキャブレターです。フロート室にドロッとした異物が見受けられました。

全部分解し、キャブコンディショナーを吹き付け暫く放置した後にメインジェットやスロージェット等全ての穴にキャブコンディショナーを吹き付け、詰まりが無いか確認しながら洗浄しました。ニードルバルブやフロートピンも大丈夫でした。エアコンプレッサーで汚れを吹き飛ばした後に再組立て。

これで一発でエンジンが始動してくれました。キャブレター内部のメインジェットが詰まっていたのだと思います。

今まで全く動かなかった機械が勢いよく動いてくれた瞬間は嬉しいものです。と同時にちょっと不思議な気持ちにもなります。エンジンって凄いですね。仕組みは大体わかって来たつもりですが、なんでこんなに正確に動いてくれるんでしょうか(笑)

その後、エアーエレメントの清掃→車体を高圧洗浄機で洗車→エンジンオイル交換→タイヤ空気圧調整→各部注油→動力ベルトチェック→ミッションオイル点検を行いました。(順番はやりやすい物から)特に大きな問題はありませんでした。

キャブレターの分解洗浄だけで元気になってくれた感じですね。
今までの経験からするとこの手の機械が始動しない原因の殆どは燃料系統です。かなり酷い状態の機体でも、燃料タンク内の清掃と燃料ホースの総取り換え、燃料コックの目詰まり除去、キャブレター分解洗浄、これで大体動いてくれることが多いです。

他に多いトラブルが、耕運爪が付いているロータリーのオイルシールが劣化し、ミッションオイルが漏れてくるトラブルですね。エンジン自体のトラブルはそう多くありません。

外見がどんなにボロボロに見えても、意外と簡単にかつ費用も多くかからず動く様になります!今回の土の助君も、部品交換は一切(エンジンオイルのみ)しておりませんので、お安くご返却できると思います。と言っても出張引き取りと実質2hは工数が掛かっておりますのでその分は頂いております。

眠っている機械を蘇らせたい!とお考えの方がいらっしゃいましたらご相談下さいませ。勿論、部品交換等が必要で高い費用が付くようで有れば、ご相談の上修理に入ります。




背負い式ブロワーEB590修理

投稿日:

新ダイワさんの排気量58ccの背負い式タイプです。重たいですが、背負いタイプでクルーズコントロールも付いているので長時間の作業も比較適楽に行える優れものです。調子が悪いとの事で修理のご依頼を頂きました。

実際に症状を確認してみます。スムーズに始動しアクセルを開けても気持ちよく吹け上がってくれました。んっ?何が調子悪いだ?と思いながら数分使っているとパワーダウン。アクセルを開けてもエンジンの回転数が不安定で吹け上がらなくなりました。エンジン停止させ再始動させると、エンジンは掛かりますがやはり出力が上がりません。

どこがボトルネックなのかいくつか予想しながらも、基本的なところからチェックしていきます。

プラグ→エアフィルター→燃料フィルターと見ていきます。
大型の機械なのでしっかりとしたエアフィルターが付いていますね。大型機械なので大変そうに見えますが、各構成部品の取り外しが容易な事が多く、メンテナンス性は良いです。

燃料フィルター(写真下)が、かなり汚れていました。左が古い物、右が新品です。これでもコンプレッサーで汚れを落とした後の状態です。吸い込み口から吸ってみると強く詰まっている感じがしたので新品と交換しました。

エアーフィルターの清掃と燃料フィルターの交換を行った状態で5分程稼働させてみると先ほどの不具合は出なくなりました。やはり燃料フィルターが目詰まりを起こしたせいで、必要な量の燃料がキャブレターへ供給出来なかった事が、出力不足の原因だった様です。

念の為にキャブレターをチェックしてみました。

内部の汚れ具合や、ポンプダイヤフラムもメタリングダイヤフラムも問題なさそうなのでそっととじました(笑)いえ、これ以上メンテナンスをするとキャブレター分解洗浄代としてそれなりの修理代を頂く事になりますので。。

今回は「燃料フィルター交換」と「点検」という修理内容になります。
今回の様に原因が直ぐに特定できて、調子が良くなってくれると良いのですが。

トラブルシューティングにかなりの時間を要する事も多く日々修行中です。

STIHL チェンソー 088

投稿日: 更新日:

お電話にて、今からスチールの088という機種を持って行きたいけど見て頂けますか?とのご依頼。
期待が古く大型機種ですので、「その場で出来る事は限りが有りますが診ます!」とお返事すると30分位で来店して頂けました。

下の写真がSTIHL社製のエンジンチェンー088
山で伐倒した後にその場で製材をやっていたが、アクセルを吹かすと停止する様になったとの事でした。
写真 2018-11-15 14 26 48.jpg

エンジンは121㎤で、機体は10kg近くの重量が有る大型機種です。
以前084という機体を修理した事は有るのですが、この機体は初めて。

お急ぎでしたので、簡易点検から。
エアーフィルターをチェックし、その後に燃料フィルターをチェックすると、酷い詰まり具合でした。燃料フィルターを吸っても全く吸い込めません。
燃料タンク内を清掃し、燃料フィルターを交換して、再始動してアクセルを吹かして頂いたら、さっきまでとは全然違う!との声。

すぐにお持ち帰りたいとの事でしたので、今回はここ迄のチェックで終わりました。

現場でバリバリ活躍してくれていればよいのですが。というかこの機体がどういう風に使われているのか、現場を見学してみたい気持ちで一杯です(笑)

緊急対応も出来る限りお応え致しますのでご相談下さい。※パーツ交換が必要な場合、在庫が無ければ取り寄せが必要になります。

もちろんスチール社だけではなく、ハスクバーナ/KIORITZ/ゼノア/新ダイワ/やまびこ/ECHO/リョービ/日立/マキタ などなど、各メーカーの機体も承っております!





草刈機のパワー不足(エンジン内部の傷)

投稿日:

背負い式の草刈機も修理のご依頼を多数頂きます。

お客様は「回転数が安定しない/アクセルオフにするとエンジンが停止する」と言う事をおっしゃっていました。

始動させてみます。リコイルスターターを引っ張った感じで手応えが弱いと感じましたが、エンジンは掛かりました。が、高回転域も弱いですし、低回転にするとストンとエンジンが停止してしまいます。

プラグ→エアーフィルター→燃料フィルター→燃料ホースをチェックしましたが異常が無かったのでマフラーを取り外して見ました。マフラー自体や排気口は問題が有る程カーボン付着はありませんでした。排気口からピストンを見ると、排気側(マフラーが付いている方)に目立った傷は確認できませんでしたが、ピストンを下死点に動かすと、吸気側(キャブレターが付いている方)のシリンダー内部に傷が見えました。

シリンダーを取り外し内部のチェックをする事にしました。

ビス4本を外し(六角レンチを一本折ってしまう程一本固結していました涙)シリンダー取り外します。

エンジン焼き付き-1

シリンダを取り外すと下の様にピストンが剥き出しになります。下の写真はピストンの排気側を映しています。黒く変色はしていますが、目立った傷は入って居ません。エンジン焼き付き-2.jpg

逆の吸気側を見ると、写真の様に縦の傷が無数に入っています。手で触るとボコボコした感じも分かります。

エンジン焼き付き-3

シリンダー内部も吸気側と排気側では違いがはっきり分かります。
写真左の吸気側は傷だらけです。

エンジン焼き付き-4

おそらくエンジンの焼き付きというよりはエアーフィルターが付いていない状態で暫く使った為に、キャブレター側から異物が混入してしまった結果では無いかな、と思います。

運ばれて来る古い機械にはエアーフィルターが付いていなかったり、フィルターがボロボロに崩れていたりする事も珍しくありません。エアーフィルターはとても大切ですので定期的に確認・清掃をお願いします。

ここ迄傷が酷いと、ピストンとシリンダーの交換が必要になります。
この機種のピストンKITが約5,000-、シリンダーが約10,000-と部品代だけで15,000-も掛かってしまいます。工賃を含めたお見積りを打診し、「そろそろ買い替え時期だと思います」との私見をお伝えした所、KIORITZのRME2630をご購入頂きました。快くご購入頂きありがとうございました。

エンジンの焼き付きでも同じような傷が入ってしまいます。
エンジンの空冷が機能するようにエンジン回りを清掃する、メーカー推奨の2サイクル用エンジンオイルを使用する、空ぶかしを長時間しない、長時間の連続使用後は暫くアイドリング状態にし温度を下げてからエンジンを停止する、等に気を付けていただければ焼き付きが発生する可能性はグンと下がると思います。

ご購入後に取扱説明書を熟読される方は少ないと思うのですが、大事な事がたくさん書いて有ることに気が付きます。安全と機械寿命を延ばす為の知識を持って使用しましょう。

※本来は機械を購入頂く際に販売店がしっかり説明する必要があるのですが、なかなか聞いて頂けなかったり、一度の説明では理解いただけ無い事が殆どです。。

稲刈りシーズン

投稿日: 更新日:

我が町、相知町の「蕨野の棚田」も稲刈りシーズンに入りました。
草刈り作業中にさっとスマホで撮った写真ですが、こうして見ただけでも美しい里山だと思います。

写真 2018-09-13 10 03 25
後継者不足等の理由で荒れている棚もちらほら出てきているようです。この光景も永遠の物ではないのですよね。

こちらは出張でコンバインのキャタピラ交換をしている時の一コマ。
稲刈前に点検していたらキャタピラに大きな亀裂を発見されたとの事で、急遽ご依頼頂きました。

写真 2018-09-14 10 38 29

この機体が終わったら直ぐ違う現場へ移動してコンバインのVベルトの交換を。

コンバインの修理は、私(息子)一人では難しい作業です。機種毎にちょっとした勝手が違うので何かと問題が発生してしまいます。。とにかく現場で数をこなしてマニュアルを読むの繰り返ししか在りませんね。

草刈り作業が無事に完了される事を願っております。
